1、超市冷柜速凍控制電路

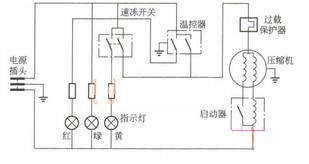

典型的速凍電路
（1）電路分析
接通速凍開關后，一路將溫控器的觸點短路，使壓縮機的運行時間不再受溫控器控制，可長時問運轉，實現速凍功能；另一路過電阻限流使黃色指示燈發光，表明該機工作在速凍狀態。
（2）典型故障
若速凍開關開路會產生不能速凍的故障；若開關的觸點粘連會產生壓縮機不停機的故障：
2.低溫補償系統
提示：有的讀者要問，超市冷柜又不是加熱器，怎么還要加熱，這是因為環境溫度過低時冷藏室的溫度就會相應降低，導致超市冷柜不啟動或壓縮機運行時間不足，產生冷凍室不能達到制冷要求的異常現象。因此，通過溫度補償電路為冷藏室加熱升溫，延長壓縮機運行時間，確保環境溫度低時冷凍室制冷溫度達到要求
（1）普通低溫補償系統

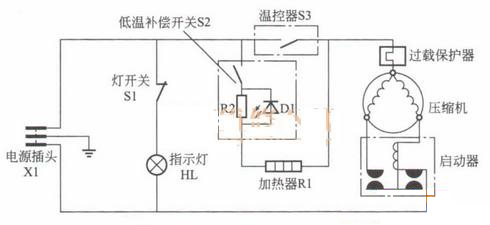

典型的普通低溫補償電路如下圖所示：
典型的普通低溫補償電路
當溫控器的觸點S3接通后，短接低溫補償電路，使其無法加熱，其無法加熱，而且使壓縮機運轉，開始制冷。當箱內溫度到預定值時，S3斷開，切斷壓縮機的供電回路，壓縮機停止上作，制冷結束。此時，若接通低溫補償開關S2，市電電壓通過壓縮機的運行繞組、過載保護器、加熱器R1、電阻R2和開關S2構成的回路使R1加熱，冷藏室溫度升高，延長壓縮機運行時間，實現溫度補償。同時，R2兩端產生的壓降使指示燈D1發光，表明該機工作在低溫補償狀態。由于加熱器的阻值遠遠大于壓縮機電機繞組的阻值，所以壓縮機的電機繞組僅為加熱器提供導通回路，對壓縮機沒有任何影響。
提示：

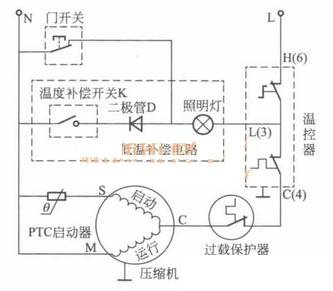

部分超市冷柜的低溫補償系統未采用加熱器，而是采用了照明燈兼作加熱器方式，典型電路如下圖所示。
此時若接通低溫補償開關K，市電電壓通過壓縮機的溫控器、照明燈、二極管D和K構成的半波整流回路，進行整流后為照明燈供電，使照明燈發光亮度較低，二極管D和K為冷藏室加熱，實現了低溫補償功能；當斷開開關K后，照明燈的供電僅受門開關控制，解除了溫度補償功能。
（2）自動控制型低溫補償系統

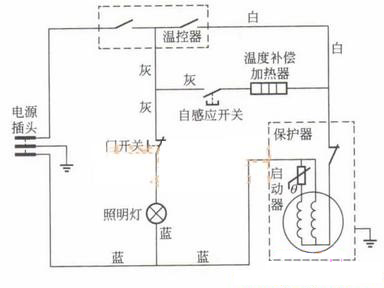

典型自動控制型低溫補償系統如下圖所示。
當環境溫度過低時，被自感應開關檢測后它的觸點接通，溫度補償加熱器開始加熱，冷藏室溫度升高，實現溫度補償控制。當環境溫度升高，被溫度感應開關檢測后使它的觸點斷開，溫度補償加熱器不加熱，無補償功能，從而實現溫度補償的自動控制。
（3）典型故障
若低溫補償電路的開關或加熱器開路會產生不能低溫補償的故障；若開關始終接通會產生制冷效果差的故障。
1．照明燈電路
照明燈是方便用戶存取食物而設置的。打開箱門后門開關接通，接通照明燈的供電回路，照明燈發光；關閉箱門時門開關斷開，照明燈熄滅。
若門開關的觸點開路或照明燈燈一絲斷路時，會產生打開箱門時照明燈不亮的故障；若觸點粘連會導致關閉箱門時，照明燈不能熄滅，從而產生制冷效果差的故障。
2.指示燈電路
指示燈是為表明超市冷柜工作狀態而設置的。該機輸入市電電壓后，市電電壓通過電阻限流使綠色指示燈發光，表明該機輸入市電電壓；在速凍期間，市電電壓通過電阻限流使黃色指示燈發光，表明該機工作在速凍狀態；在制冷期間，市電電壓通過電阻限流使紅色指示燈發光，表明該機工作在制冷狀態。
指示燈異常不會影響超市冷柜的工作狀態，只是不能顯示超市冷柜的工作狀態。
